1、概述
TI1-S系列智能多路巡检仪，是一种具备多功能、高精度及高可靠性的智能多路巡检监控装置，可以对工业中的温度、压力、液位、电压、电流等参数进行巡回测量。
多回路测量显示控制仪针对现场温度、压力、液位、速度等各种电阻电压电流信号进行采集、显示、报警、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于需要进行多测量点巡回检测的系统。仪表采用了表面贴装工艺，并采用多重保护和隔离设计，抗干扰能力强，可靠性高。
仪表可选择 8 路或 16 路万能信号输入，各输入通道信号互不干扰，报警方式可选择“统一报警输出”、“16 路分别报警输出”，变送输出方式可以选择“统一变送输出”、“8 路分别变送输出”、并带有 RS485通讯等输出功能，是一款功能较齐全的数显仪表。

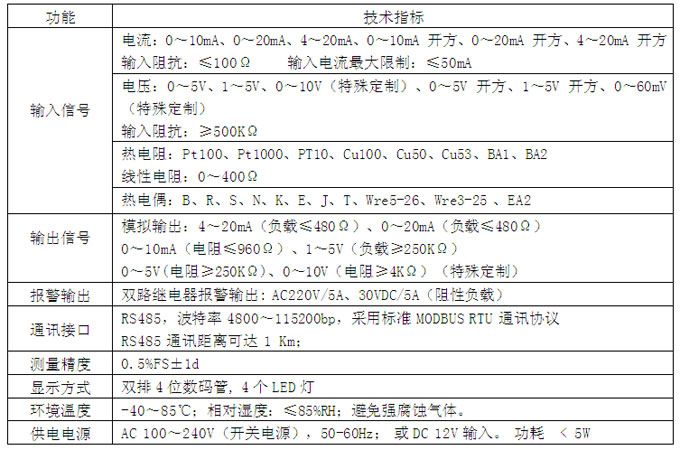

2、技术指标

3、安装

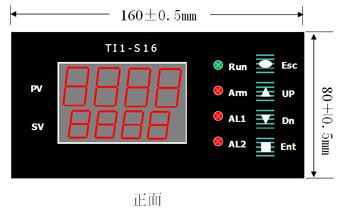

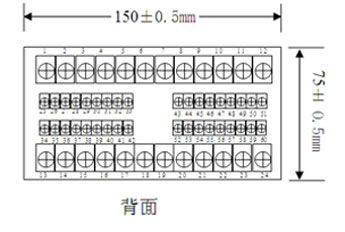

   面板尺寸

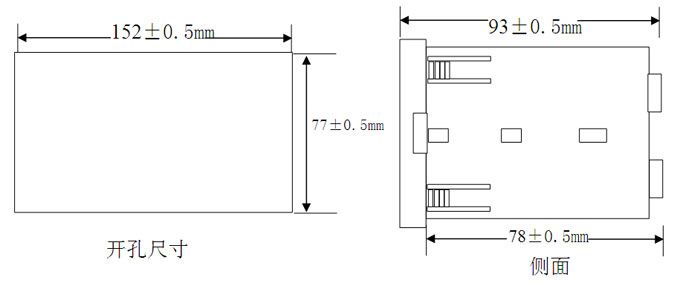

   开孔尺寸

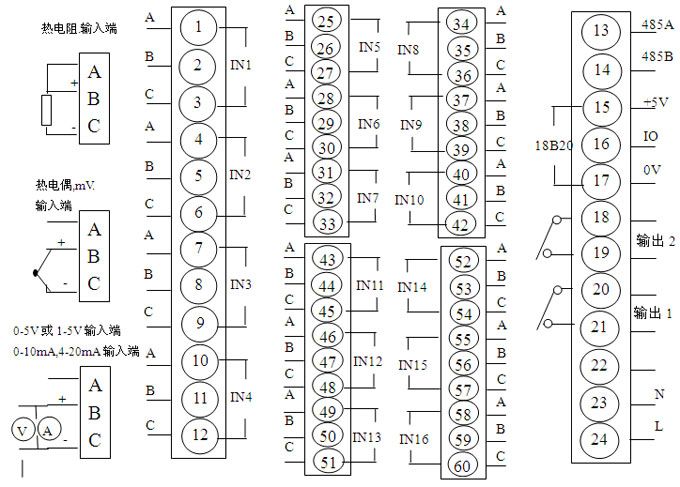

   仪表接线图

4、面板及操作说明
Run： 运行灯和通信状态，没有通信时每秒闪一次，有通信则快闪；
Arm:  报警状态指示，有断线、上限或下限报警时，则此灯亮，即只要有一个处于报警状态，此灯就会闪烁；
AL1:  报警继电器1输出状态，亮时，说明此路继电器有输出（闭合）；
AL2:  报警继电器2输出状态，亮时，说明此路继电器有输出（闭合）。
