一、概述
WTDTSF 系列动态无功补偿控制器(以下简称控制器),以高性能的32位微处理器为核心器件同时取3相电压3相电流信号,单台控制器提供12个控制回路,每台控制器提供分补、共补、手动3种补偿方案。同时提供最多12组电容器组投方法,根据无功功率及电容容量自动选择组投方案,输出控制晶闸管的通断,实现瞬时投切,再次投切无须放电,不产生浪涌电流,用户可通过修改控制参数任意选择,控制参数一经修改永久保存,掉电不丢失;实时显示各相的电压、电流、功率及温度,自动检测设置各路电容的并自动计算容量及接法,无须担心容量设置错误;检测电压电流谐波最多达63次。提供RS485 接口,采用MODBUS-RTU通讯规约,可远程完成电容器组的投切、控制参数的修改、电力参数和电容器组投切状态的监视等功能.采用基波无功功率控制电容器组的投切, 投切稳定无投切震荡,对电压谐波电流谐波干扰不敏感,采用高分辨率点阵LCD显示控制参数和电力参数,汉字显示,直观,人机界面友好,外观美观大方。适用于交流45Hz-65Hz、0.7KV以下电力系统无功功率补偿的自动控制。
二、功能特点
1.以基波无功功率计算投切电容器容量,可避免多种形式的投切震荡,并在有谐波的场合下能正确计算有功及无功。
2.投切时不产生浪涌电流。
3.有自动检测电容容量并存储电容参数的功能。
4.可接12路电容器,阶梯使用电容容量时,可满足大部分场合,
5.具有共补、分补和混补功能,每种模式都自动计算最优组合投切。
6.投切响应速度快(20~40mS);
7.具有自动运行与手动运行两种工作方式。
8.大屏幕点阵式LCD显示屏,中文操作,人机界面友好操作。
9.实时显示各个电压、电流、功率、温度等参数。
10.具有多达15路的温度检测功能及63次的谐波检测功能。
11.提供一个无源开关信号输出的报警口,报警驱动事件可编程.
12.具有过电压、欠电压、欠流、畸变率超标、温度超标保护功能。
13.具有掉电保护功能控制参数停电不丢失。
14.具有RS485通讯接口。

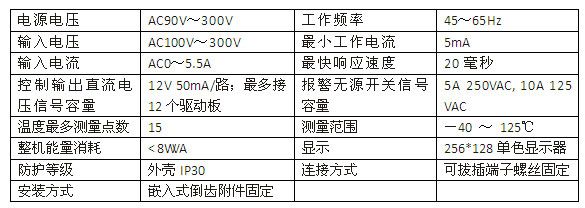

三、技术参数
四、电源接口
控制器电源的输入有两种方式,一种由控制器的UA和UN端子的AC220V电压经内部的电源模块提供;另外一种由外部的DC12 ~ DC30V从V端子和16脚电源地输入;电源接口一般在出厂前已定。
五、通讯接口
1. RS-485通信距离最长达1.5公里,其主要在控制器联网并与计算机通信时使用,RS-485方式允许一台上位机同时挂接多达32台控制器。
2. 硬件连接:控制器的RS-485通讯线须采用双芯双绞屏敝线,其一端通过RS485转换模块接到计算机的串行通信口,另一端接到控制器接线端子的19(A)和20(B)脚上。其连接方式见下图。
3. 注意:1、双芯屏敝线的屏敝层作为接地线。当传输距离较远时,传输线的两端需分别加一个120Ω的匹配电阻,连接在RS-485通信线“+”和“-”之间。
六、安装尺寸

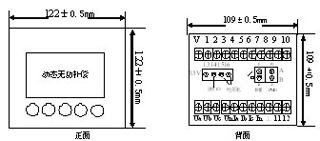

面板尺寸

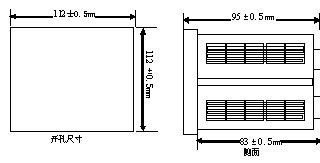

开孔尺寸
七、接线图
